Cút nối dây điện KV774 là loại cút nối nhanh dùng cần gạt: bạn đưa dây vào, đóng cần là xong, không cần xoắn dây hay quấn băng dính cách điện. Bài viết này hướng dẫn từng bước cách chuẩn bị, nối dây, tháo dây và những lưu ý an toàn khi dùng KV774 cho mối nối trong hộp âm tường hoặc hộp nổi.
Lưu ý an toàn: mọi thao tác nối dây phải thực hiện khi đã ngắt điện. Nếu bạn không có chuyên môn về điện, hãy nhờ thợ điện thực hiện.
1. Cút nối dây điện KV774 là gì?

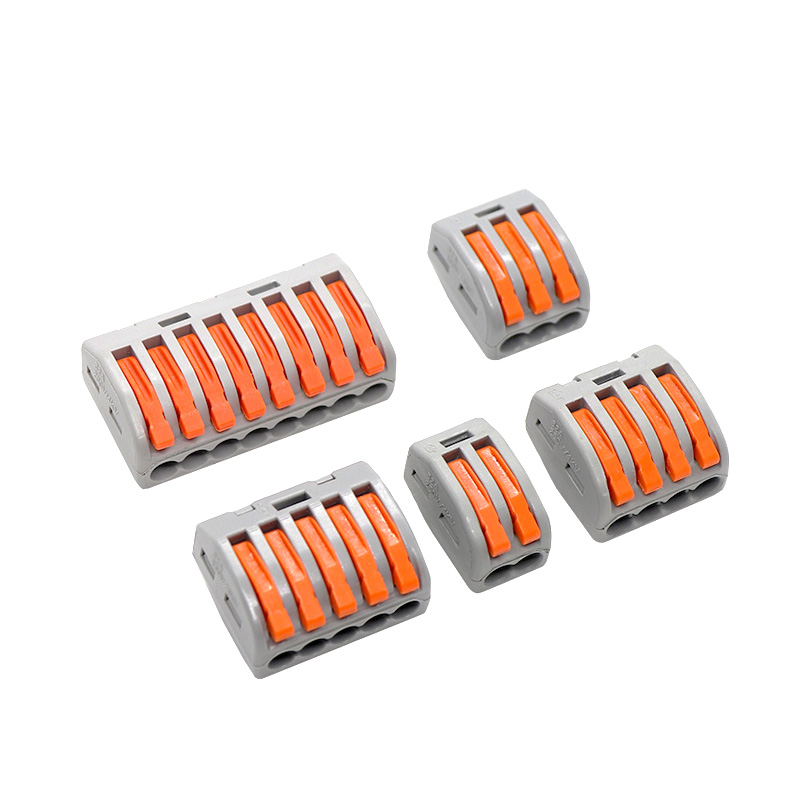

Cút nối dây điện KV774 (một số nơi gọi là cút nối PCT-212, PCT-213, PCT-215, PCT-218) là giải pháp thay thế cho các loại cút nối truyền thống, giúp việc đấu nối hoặc nối dài dây điện đơn giản, gọn gàng và an toàn hơn.
KV774 là phiên bản mới trong họ KV. Nếu KV773 chỉ hỗ trợ dây điện cứng, thì KV774 dùng được cho cả dây cứng và dây mềm, loại một lõi hoặc nhiều lõi. Ngoài cơ cấu hãm dây bên trong, KV774 còn có cần giữ cố định dây bằng tay, nên việc đưa dây vào và tháo dây ra khi cần rất dễ dàng.
2. Thông số và đặc điểm chính
| Hạng mục | Thông tin |
|---|---|
| Mã sản phẩm | KV774 |
| Số cổng | 2, 3, 5 và 8 cổng |
| Loại dây sử dụng | Dây cứng và dây mềm, một lõi hoặc nhiều lõi |
| Cơ cấu giữ dây | Hãm dây bên trong kết hợp cần giữ cố định dây |
| Vật liệu | Nhựa chống cháy |
| Nhiệt độ làm việc | -40°C đến 150°C |
| Điện áp chịu được | Đến 400V |
| Xuất xứ | Hàng Việt Nam xuất khẩu |
3. Chuẩn bị trước khi nối dây
- Ngắt nguồn điện ở aptomat (CB) của mạch cần làm việc, rồi dùng bút thử điện để chắc chắn dây không còn điện.
- Chọn loại cút theo số dây cần nối: cần nối 2 dây thì dùng loại 2 cổng, 3 dây dùng loại 3 cổng, 5 dây dùng loại 5 cổng.
- Chuẩn bị dụng cụ: kìm tuốt dây (hoặc kìm cắt), bút thử điện.
- Kiểm tra dây và tải: dây phải còn nguyên lõi đồng, không gãy, không oxy hóa nặng. Với thiết bị công suất lớn, hãy kiểm tra thông số dòng điện và cỡ dây phù hợp ghi trên bao bì hoặc hỏi thợ điện trước khi dùng.
4. Hướng dẫn nối dây bằng KV774 từng bước
- Ngắt điện và kiểm tra: tắt aptomat, thử lại bằng bút thử điện.
- Tuốt vỏ cách điện đầu dây: bóc lớp vỏ ở đầu mỗi dây theo chiều dài phù hợp với cút (xem vạch hoặc hướng dẫn trên thân cút và bao bì). Phần lõi đồng cần sạch và thẳng. Với dây mềm nhiều sợi, vuốt các sợi gọn lại, không để xòe ra.
- Mở cần gạt: nâng cần của cổng cần dùng lên để mở kẹp giữ dây.
- Đưa dây vào cổng: đẩy đầu dây vào hết cỡ, mỗi cổng một dây. Lõi đồng phải nằm trọn trong cút, không để lòi ra ngoài.
- Đóng cần gạt và kiểm tra: gạt cần xuống để cố định dây. Kéo nhẹ từng dây để chắc chắn dây đã được giữ chặt, rồi nhìn lại xem còn phần đồng trần nào bên ngoài không.
Sau khi hoàn tất, bạn sắp xếp mối nối gọn trong hộp âm tường hoặc hộp nổi rồi mới đóng điện trở lại. Vì cút đã cách điện mối nối, bạn không cần quấn thêm băng dính cách điện cho từng mối.
5. Cách tháo dây khỏi cút KV774
- Ngắt điện và kiểm tra bằng bút thử điện.
- Nâng cần gạt của cổng có dây cần tháo.
- Rút dây ra nhẹ nhàng, không giật mạnh.
Thao tác này giúp bạn sửa chữa, thay đổi đường dây hoặc đấu lại khi cần mà không phải cắt bỏ mối nối.
6. Khi nào nên dùng KV774?
Phù hợp
- Nối dây trong hộp âm tường, hộp nổi: mối nối gọn, có cách điện, hạn chế chạm chập do tiếp xúc kém
- Nối dây cứng và dây mềm: dùng được cả hai loại, một lõi hoặc nhiều lõi
- Cần tháo lắp, đấu lại dây nhiều lần: mở cần là tháo dây được
- Nối từ 2 đến 8 dây: chọn loại cổng phù hợp
Cần cân nhắc
- Thiết bị công suất lớn, chạy tải liên tục: kiểm tra dòng điện và cỡ dây phù hợp trước khi dùng
- Mối nối ngoài trời hoặc nơi ẩm ướt: đặt trong hộp kín, chống nước thay vì để hở
- Dây bị gãy lõi hoặc oxy hóa nặng: nên cắt bỏ phần hỏng, tuốt lại đầu dây mới
7. Lỗi thường gặp khi nối dây
- Tuốt vỏ quá ngắn: lõi đồng không vào đủ sâu nên kẹp giữ không chặt, dễ lỏng, nóng.
- Tuốt vỏ quá dài: lòi đồng trần ra ngoài cổng cút, dễ chạm chập.
- Chưa đóng hết cần gạt: dây chưa được cố định, mối nối có thể bị lỏng.
- Nhét nhiều dây vào một cổng: dùng mỗi cổng cho một dây; nếu thiếu cổng thì chọn loại nhiều cổng hơn.
- Không ngắt điện trước khi làm: nguy cơ điện giật và chập cháy.
8. Câu hỏi thường gặp
Cút nối KV774 nối được dây cứng và dây mềm không?
Được. KV774 hỗ trợ cả dây cứng và dây mềm, loại một lõi hoặc nhiều lõi. Đây là điểm khác với KV773 chỉ dùng cho dây cứng.
Có cần quấn băng dính cách điện sau khi nối không?
Không cần quấn cho từng mối nối, vì cút đã cách điện mối nối với các mối nối khác. Bạn vẫn nên đặt mối nối trong hộp nối gọn gàng.
KV774 chịu được nhiệt độ và điện áp bao nhiêu?
Cút làm từ nhựa chống cháy, chịu nhiệt độ từ -40°C đến 150°C và điện áp đến 400V.
KV774 có những loại mấy cổng?
KV774 có các loại 2, 3, 5 và 8 cổng. Bạn chọn theo số dây cần nối với nhau.
Có tháo dây ra khỏi cút được không?
Được. Chỉ cần nâng cần gạt rồi rút dây ra, nhớ ngắt điện trước khi thao tác.
