Công tắc điều khiển từ xa qua sim Lazico ES03

LAZICO – ES03 BỘ ĐIỀU KHIỂN THIẾT BỊ TỰ ĐỘNG BẰNG ĐIỆN THOẠI VỚI 3 CỔNG ĐỘC LẬP

 Bộ điều khiển thiết bị tự động bằng điện thoại với 3 công độc lập giúp bạn có thể điều khiển cùng lúc nhiều thiết bị như 2 máy bơm nước để tưới tiêu và hàng trăm bóng đèn thắp cùng lúc. Đi đâu bạn cũng có thể bật tắt, hẹn giờ điều khiển các thiết bị điện mà không cần phải đến tận nơi giúp bạn tiết kiệm được thời gian và công sức.

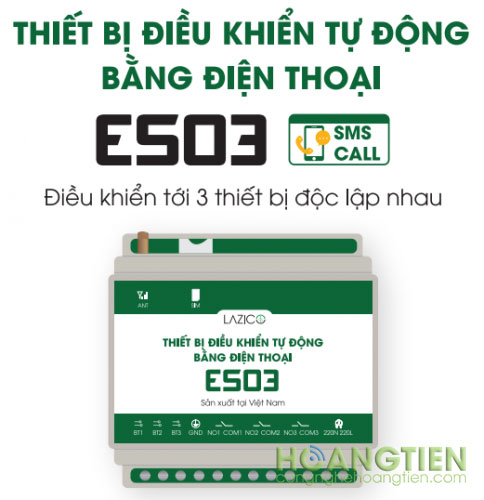

ES03 – Bộ điều khiển thiết bị tự động bằng điện thoại 3 cổng độc lập

1. Giới thiệu bộ điều khiển thiết bị bằng điện thoại ES03

_ ES03 là bộ điều khiển các thiết bị tự động bằng điện thoai 3 cổng độc lập. Với việc sử dụng sóng GSM tương tác với các nhà mạng viễn thông (Viettel, Mobifone, Vinaphone…) nên bộ ES03 có thể lắp đặt điều khiển ở bất cứ nơi nào có sóng điện thoại mà không cần wifi. Với ES03 việc điều khiển các thiết bị tự động bằng điện thoại không còn lo về mạng.

_ Với 3 cổng độc lập ES03 có thể điều khiển 3 thiết bị khác nhau tùy theo nhu cầu của người dùng.

_ ES03 của Lazico là bộ sản phẩm với chất lượng với các linh kiện chính hãng có (COCQ), với các linh kiện bảo vệ mạch 3 lần cho sản phẩm có độ bền cao. Sản phẩm uy tín, chất lượng cao nên người dùng có thể yên tâm sử dụng với chính sách của LAZICO 1 đổi 1 trong vòng 12 tháng nếu có lỗi từ nhà sản xuất.

_ ES03 cực kì dễ dàng trong việc điều khiển các thiết bị tự động bằng điện thoại với SMS, gọi điện, nút nhấn nhả. Đặc biệt là tính năng gọi điện có thể điều khiển cả 3 cổng trên bàn phím gọi – trên thị trường cùng dòng sản phẩm chưa nơi nào có tại Việt Nam.

2. Những ưu điểm vượt trội của ES03

• Sản phẩm linh kiện chính hãng, nguồn gốc xuất xứ rõ ràng. Có COCQ, chính sách 1 đổi 1 trong 12 tháng.
• Điều khiển thiết bị bằng điện thoại mọi lúc, mọi nơi.
• Bật tắt, hẹn giờ tự động.
• Thiết kế nhỏ gọn, an toàn.
• Đấu nối đơn giản, dễ sử dụng.
• Điều khiển được tất cả các loại thiết bị điện 1 pha, 3 pha, công suất nhỏ, lớn hàng chục đến hàng trăm kW khi có khởi động từ.

Những ưu điểm vượt trội của ES03

3. Tính năng bộ điều khiển tự động ES03

– Điều khiển thiết bị mọi lúc, mọi nơi. bằng điện thoại: Tính năng này giúp bạn linh động thời gian,có ES03 bạn có thể đi du lịch mà vẫn tưới tiêu được cho mảnh vườn hay trang trại của mình. Bạn có thể đến cơ quan làm việc mà vẫn chăm sóc được vườn lan ưng ý…

– Bật tắt, hẹn giờ tự động tới 3 thiết bị khác nhau:  Bạn có nhiều thiết bị muốn điều khiển từ xa bằng điện thoại, ES03 hoàn toàn đáp ứng được điều đó. Bạn có thể bật tắt bất cứ nơi đâu và bất cứ khi nào bạn muốn. Bạn có thể hẹn giờ từ xa bằng điện thoại để điều khiển các thiết bị trong nhà mà không sợ rằng mình quên chưa tắt nó.

_ Bảo mật cao: Thiết bị có mật khẩu, trên thiết bị gắn SIM mà số điện thoại chỉ người bạn mới biết giúp bạn an tâm điều khiển mà không sợ bị ai đó phá hoại. Có tối đa 5 số điện thoại điều khiển thiết bị, giúp bạn chia sẻ quyền điều khiển cho những người thân thiết.

_ Gửi lệnh linh động: Bạn có thể dùng SMS hay cuộc gọi để điều khiển thông minh cả 3 cổng với 3 thiết bị khác nhau. Vì thế bạn có thể dùng từ điện thoại cục gạch hay điện thoại thông minh đều điều khiển được.

– Thiết kế nhỏ gọn: Chỉ bằng 3 bao diêm nhưng có thể điều khiển động cơ 1 pha, 3 pha công suất lớn hàng chục đến hàng trăm HP, kW  khi có khởi động từ đi kèm.

– An toàn: Không cần tiếp xúc trực tiếp với nguồn điện, giúp các bạn an toàn tuyệt đối.

4. Ứng dụng của bộ điều khiển thiết bị tự động ES03

_ Trong tưới tiêu, làm trang trại: Với những khu vườn rộng lớn bà con có thể vừa điều khiển tự động máy bơm tưới nước, vừa điều khiển tự động chong đèn cho thanh long … mà không phải đến tận nơi để cắm hay rút phích điện.

_ Trong sản xuất công nghiệp: Việc điều khiển các thiết bị tự động trong công nghiệp rất cần thiết ở một vài khâu sản xuất. ES03 là sự lựa chọn hoàn hảo trong những khâu cần điều khiển thiết bị tự động bằng điện thoại như vậy.

_ Trong cuộc sống hàng ngày: Trong các hộ gia đình nhất là những người đi làm không có ở nhà, không có thời gian thì ES03 điều khiển 3 cổng độc lập là sự lựa chọn hoàn hảo trong các việc như: chăm sóc cây cảnh, tưới lan, tưới rau sân thượng, bật nóng lạnh, mô tơ, bóng đèn ….

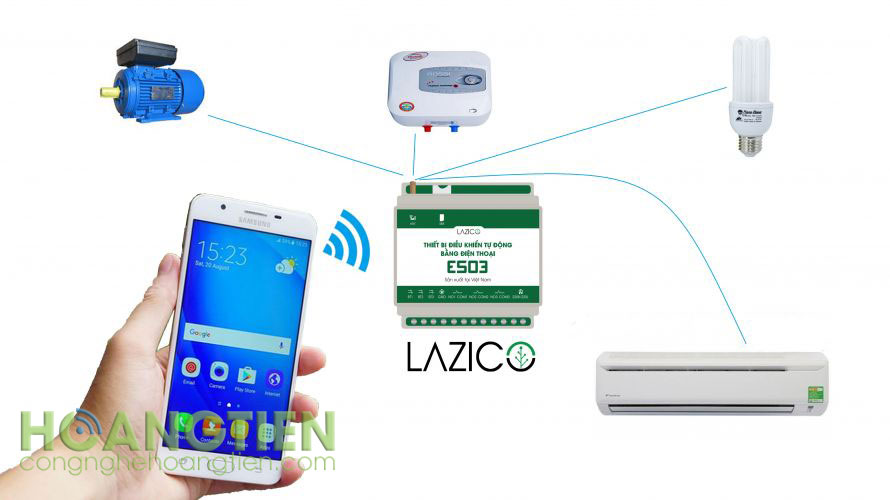

Ứng dụng của bộ điều khiển thông minh qua điện thoại ES03

Hướng dẫn sử dụng bộ điều khiển thiết bị tự động bằng điện thoại ES03

 I. Hướng dẫn đấu nối dây thiết bị ES03

   1. Lắp SIM và ăng ten vào thiết bị

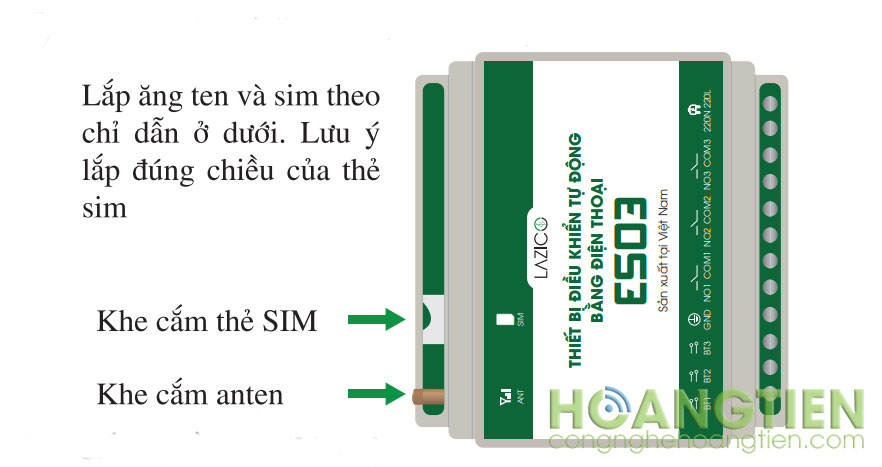

Hướng dẫn lắp SIM và ăng ten vào thiết bị

• Lắp SIM: Sử dụng Micro SIM nghe gọi, nhắn tin bình thường của các nhà mạng (Viettel, Vinaphone, Mobiphone…) mặt đồng úp xuống, đầu vát quay vào trong.
• Lắp ăng ten: Vặn chặt gien ăng ten kết nối với thiết bị ES03 để thiết bị bắt sóng tốt hơn.

   2. Hướng dẫn đấu nối dây

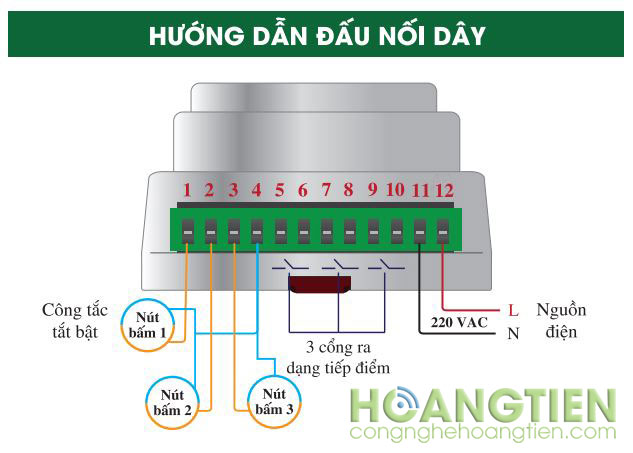

Hướng dẫn đấu nối dây thiết bị ES03

• Các chân số 1, 2, 3: là các chân BT1, BT2, BT3 (Button: nút nhấn) các cổng 1, 2, 3.
• Chân số 4: là chân GND (ground) để đấu với từng chân BT1, BT2, BT3 tạo công tắc bấm điều khiển các cổng 1, 2, 3.
• Chân số 5: là chân NO1 (Normal Open 1) tiếp điểm thường mở 1; Chân số 6: là COM1 (cổng nối tiếp 1). Chân số 5 và số 6 tạo thành cặp tiếp điểm thường mở cổng số 1.
• Chân số 7: là chân NO2 (Normal Open 2) tiếp điểm thường mở 2; Chân số 8: là COM2 (cổng nối tiếp 2). Chân số 7 và số 8 tạo thành cặp tiếp điểm thường mở cổng số 2.
• Chân số 9: là chân NO3 (Normal Open 3) tiếp điểm thường mở 3; Chân số 10: là COM3 (cổng nối tiếp 3). Chân số 9 và số 10 tạo thành cặp tiếp điểm thường mở cổng số 3.
• Chân số 11 và 12: (220N và 220L) là 2 chân cấp nguồn 220V AC.



 Hình ảnh sơ đồ đấu nối ES03 với 1 tải. 2 tải khác đấu nối tương tự

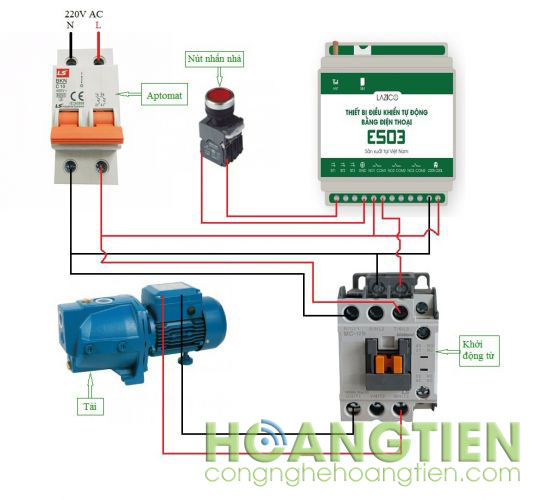

Sơ đồ ES03 với Khởi đồng từ

   3. Cấp nguồn cho thiết bị ES03

Cắm nguồn 220V AC cung cấp nguồn điện cho thiết bị ES03. Chờ khoảng 1 phút để thiết bị ES03 khởi động xong.

 II. Hướng dẫn sử dụng các lệnh điều khiển thiết bị ES03

       * Lưu ý:

            _ Thực hiện chính xác các mã lệnh điều khiển.

            _ Các kí tự lệnh điều khiển phải viết in hoa.

            _ Mật khẩu mặc định nhà sản xuất là: 0000

1. Đăng kí quản lý thiết bị ES03

_ Bắt buộc phải đăng ký quản lý thiết bị mới có thể điều khiển được thiết bị bật tắt, hẹn giờ ….

Lệnh đăng ký quản lý thiết bị ES03

     2. Các lệnh điều khiển thiết bị ES03

Các lệnh điều khiển thiết bị ES03
