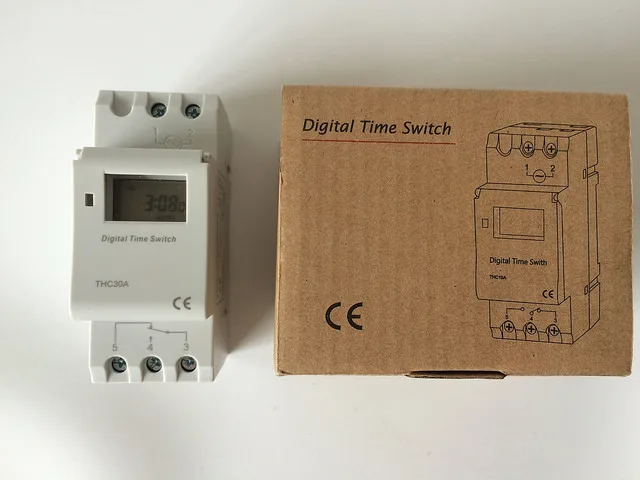

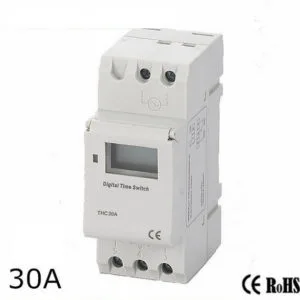

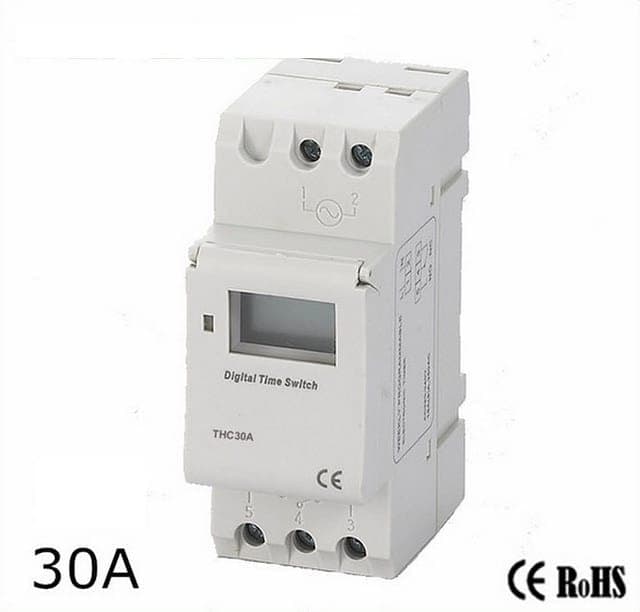

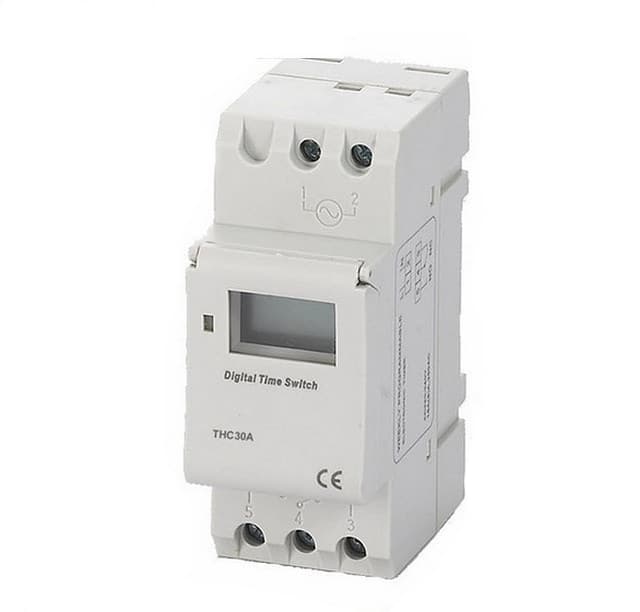

Công tắc hẹn giờ điện tử lập trình THC30A

Công tắc hẹn giờ điện tử lập trình THC30A thiết kế module chuyên dụng cho tủ rack, hộp tủ điện

Đây là công tắc hẹn giờ chịu dòng tới 30A (220V) -5000W tải trở phiên bản module gắn tủ điện, tử rack/ray có rất nhiều tính năng ưu việt tương tự như công tắc hẹn giờ điện tử CN101A. Sau đây là 1 số tính năng đáng chú ý:

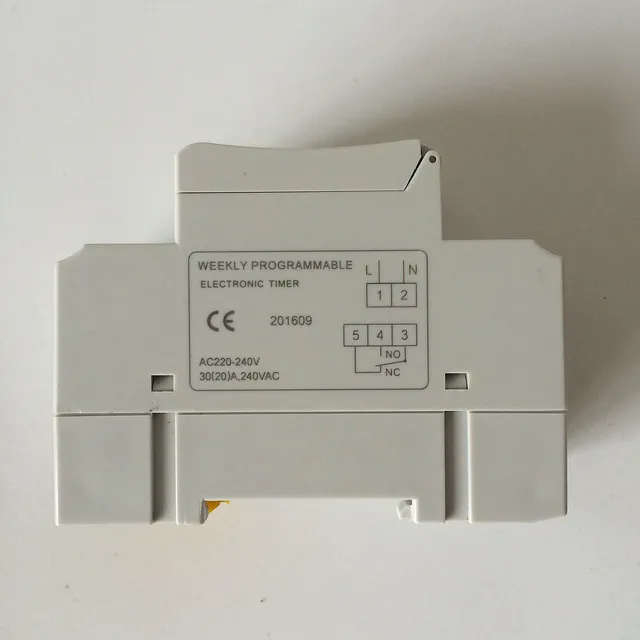

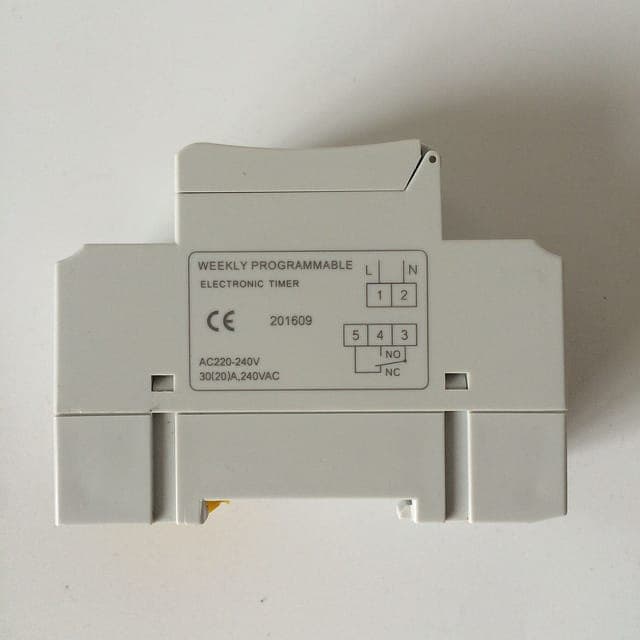

1. Chịu dòng max 30A, đây là dạng công tắc Volt Free Output, có nghĩa là bạn có thể bật tắt các thiết bị chạy ở điện áp 100-130VAC, 200-250VAC, 24VDC/AC, 12VDC/AC.
2. Công tắc hẹn giờ điện tử THC30A có thể hẹn giờ bật tắt chính xác đến từng phút, có thể lưu tới 17 lần bật/tắt trong 1 ngày, có 3 chế độ ON/OFF/AUTO đáp ứng nhu cầu cực kỳ đa dạng trong các ứng dụng khó về bài toán thời gian.
3. Công tắc hẹn giờ điện tử THC30A có thể lập trình hẹn giờ kết hợp các ngày trong tuần với nhau, mà ít công tắc nào có thể làm được, bạn hãy hình dung mình có thể bật tắt các thiết bị như thế này:
   • Bật tắt lặp đi lặp lại vào mọi ngày trong tuần.
   • Bật tắt lặp đi lặp lại vào mọi ngày trong tuần trừ ngày CN, trừ ngày thứ 7 hoặc trừ cả thứ7, CN (tức là các ngày nghỉ).
   • Bật tắt lặp đi lặp lại vào thứ 2,4,6 (các ngày chẵn trong tuần), vào thứ 3,5,7(các ngày lẻ trong tuần), vào thứ 2,3,4(đầu tuần), thứ 5,,6,7(cuối tuần)
   • Bật tắt lặp đi lặp lại chỉ vào thứ 2 hoặc chỉ vào bất kỳ ngày nào trong tuần theo thời gian thực.
4. Công tắc hẹn giờ điện tử THC30A trang bị pin lithium bên trong, giúp duy trì thời gian thực (không phải thiết lập lại khi mất điện, cũng như không bị trôi giờ) giúp luôn chạy chính xác, bền bỉ, dùy trì được 60 ngày khi mất điện. THC30A mặc dù màn hình LCD bé hơn CN101A nhưng lại trang bị luôn nắp kính che chống bụi, chống ẩm bảo vệ màn hình và các nút nhấn.
5. Ứng dụng: Bật tắt bình nước nóng, bể sục cá, máy bơm, sạc xe điện, biển quảng cáo, hệ thống chiếu sáng, hệ thống tưới tiêu, hệ thống thông gió, bật tắt server, ups, tản nhiệt, …các  ứng dụng tiết kiệm điện (như hẹn giờ tắt đèn vào buổi sáng, tắt đèn vào buỏi tối, ….), ứng dụng an ninh, do được thiết kế module trong tủ nên có thể để cùng nhiều thiết bị điện gắn tủ khác.

Hướng dẫn sử dụng công tắc hẹn giờ điện tử lập trình THC30A:

1. Cài đặt thời gian thực tế cho THC30A

(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong THC30A hiển thị thời gian không đúng với thời gian thực tế)

Cài đặt như sau: giữ nút Clock và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng

– D+: thay đổi ngày trong tuần

– H+: thay đổi giờ

– M+: thay đổi phút

2. Hẹn thời gian ON – OFF cho THC30A:

Ổ cắm hẹn giờ điện tử lập trình THC30A có thể ON – OFF đến 17 lần trong 1 ngày, sau khi hẹn giờ, chương trình sẽ chạy và tự động lặp lại theo chu kỳ sau:

ON: Ổ cắm ngõ ra có điện

OFF: Ổ cắm ngõ ra không có điện

Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 17 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 17 ON, 17 OFF

Cách hẹn giờ như sau:

– Giữ nút reset để cài đặt lại toàn bộ

– Giữ nút Clock và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút

– Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON)

– Nhấn nút H+/M+: Cài đặt giờ/phút

– Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…

– Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF)

– Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút

– Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+

– Làm tương tự như thế đến 17 OFF

– Sau khi cài đặt xong ấn Clock để thoát ra ngoài

– Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,17 ON, 17 OFF

3. Chọn chế độ cho THC30A:

Sau khi cài đặt xong, nhấn MODE (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho THC30A

Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:

ON: Ngõ ra luôn có điện

Auto: Ngõ ra ON – OFF theo thời gian đã hẹn

OFF: Ngõ ra luôn không có điện
